Векса-50-М
Ливневые очистные сооружения
![](/images/4/7/3/36p/veksa-50-3d-render.jpg)
Характеристики | |
---|---|
Производительность | 50 л/с |
180 м3/ч | |
Габариты корпусов | 11040х2000 - 1 шт; 6440х2000 - 1 шт |
Размер установки в плане? | |
- длина | 17480 мм |
- высота | 2180 мм |
- ширина | 2000 мм |
Высота патрубков | |
- входного | 1800 мм |
- выходного | 1450 мм |
Диаметр корпуса | 2000 мм |
Диаметр патрубков | 315 мм |
Рабочий объём? | 45,7 м3 |
Масса (сухая/с водой)? | 3,5/49,2 т |
Объём нефтепродуктов | 0,87 м3 |
Объём осадка | 6,19 м3 |
Сорбционных фильтров | 12 шт |
Технических колодцев | 8 шт |
Корпусов | 2 шт |
Базовая комплектация | |
---|---|
Корпус | 2 шт |
Люк | 8 шт |
Комплект сорбционных фильтров | 1 шт |
Руководство по эксплуатации | 1 шт |
Дополнительная комплектация | |
Монтажный комплект? | 1 шт |
Доп. комплект сорбционных фильтров | 1 шт |
Датчик уровня нефтепродуктов | 1 шт |
Датчик уровня осадка | 1 шт |
Лестница алюминиевая | 7 шт |
Показатели очистки поверхностных стоков | |||
---|---|---|---|
Загрязнитель | На входе, макс. | На выходе | |
Векса | Векса-М | ||
Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
ХПК, мгO2/л | 1200 | 10 | 10 |
БПК5, мгO2/л | 150 | 2 | 2 |
Эскиз Векса-50-М
01. Монтаж оборудования на железобетонную плиту
![Векса-50-М под газон эскиз](/images/6/0/6/44t/veksa-50-m-pod-gazon-eskiz-.png)
02. Монтаж оборудования под проезжую часть
![Векса-50-М эскиз](/images/2/f/5/440/veksa-50-m-eskiz.png)
Применение
Очистные сооружения ливневой канализации Векса-50 применяются для очистки поверхностных сточных вод с территорий производственных и жилых объектов.
К таким объектам относятся:
- автодороги и транспортные развязки;
- мостовые переходы;
- торгово-развлекательные комплексы;
- селитебные зоны, в том числе коттеджные поселки, частные застройки;
- производственные площадки и проч.
Одним из примеров выполненных работ служит установка ЛОС Векса-50-М, производительностью 50 л/сек, которая установлена на мостовом переходе о. Русский в Приморском крае. Площадь водосбора территории моста составляет 29000 м2.
Габариты и доставка
При общей длине в 17480 мм и диаметре 2000 мм очистные сооружения Векса-50 транспортируются на еврофурах в соответствии с нормами и правилами перевозки грузов на данном виде транспорта. Доставка осуществляется по всей территории России и странам СНГ согласно тарифам на перевозку транспортных компаний.
Комплектация

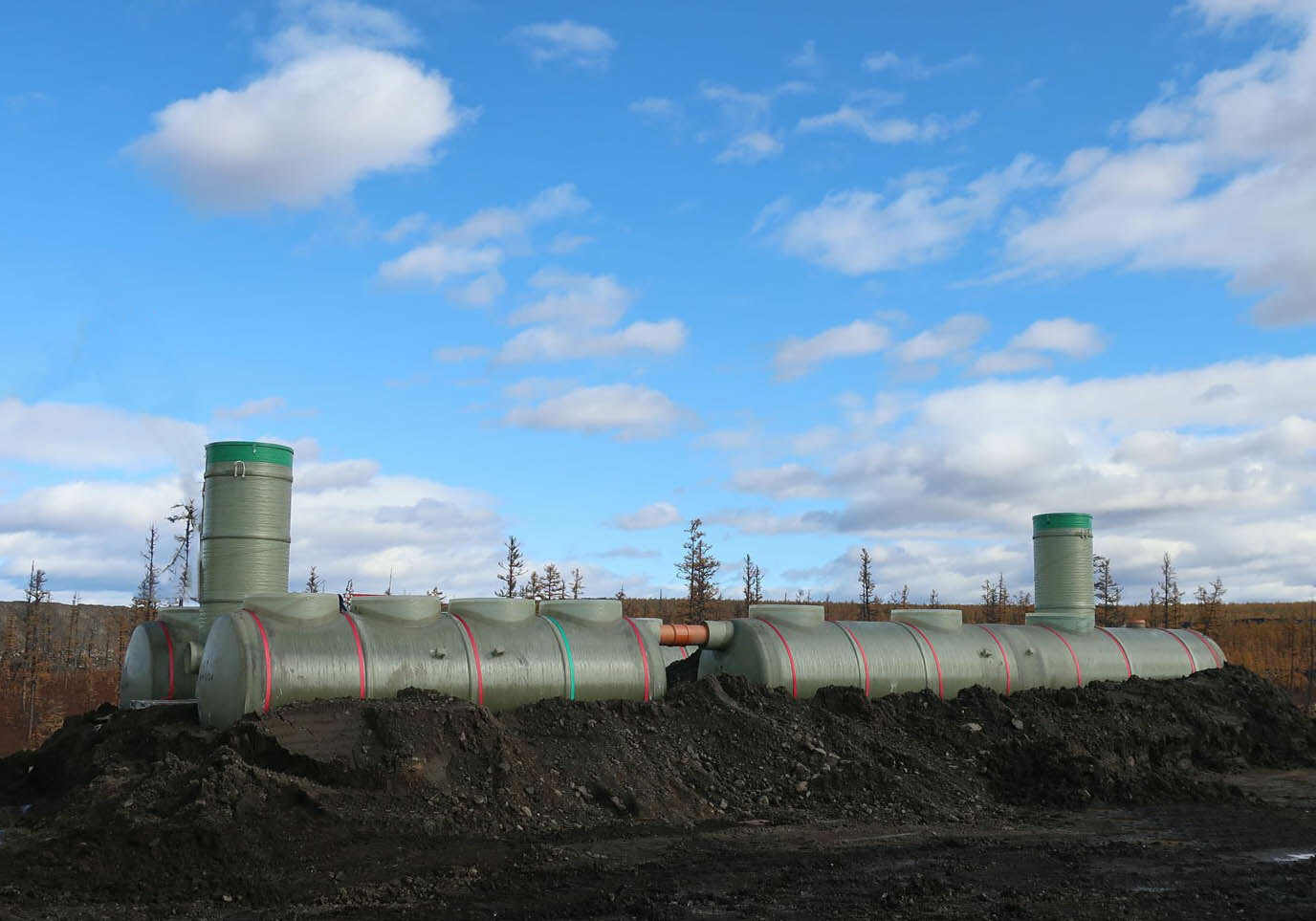

ЛОС Векса-50 представляет собой два сблокированных корпуса: блоки ПН и СМ, внутри которых расположены очистные элементы. Первый корпус занимают песколовка и тонкослойный отстойник, второй корпус полностью оснащен системой сорбционных фильтров.
Также в стандартный комплект поставки входит 8 смотровых колодцев и люков, которые позволяют проводить обслуживание установки в процессе эксплуатации.
Расчет производительности
Для расчета производительности очистного оборудования необходимы данные по площади водосбора предприятия, виду покрытия (асфальт, грунт, газон, кровля), климатической зоне расположения объекта и длине сетей ливневой канализации.
Расчет осуществляется на основе проектной документации, СНиП и СП.
