Векса — очистные сооружения ливневых стоков из армированного стеклопластика, предназначенные для очистки поверхностных вод от нефтепродуктов и взвешенных веществ, образующихся во время дождя, таяния снега и полива дорог.

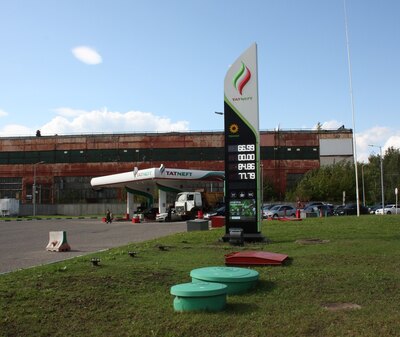

Их применяют в комплексах ливневой канализациипромышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находят применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах в виде активированного угля.
Технология очистки более сложных стоков, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.
Поверхностные, талые, дождевые и поливомоечные стоки, прошедшие очистку через ЛОС Векса, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.
Локальные очистные сооружения ливневых стоков Векса отвечают всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.
| Загрязнитель | Взвешенные в-ва | Нефтепродукты? | ХПК | БПК5 |
| мг/л | мг/л | мгO2/л | мгO2/л | |
| На входе, до | 3000 | 110 | 1200 | 150 |
| Векса на выходе | 5 | 0,3 | 10 | 2 |
| Векса-М на выходе | 3 | 0,05 | 10 | 2 |
Конструкция
Исходя из требований проекта ливневой канализации, концентраций загрязнений и требуемых показателей очистки поверхностных вод, состав комплекса очистного оборудования содержит следующие блоки и элементы:
- Аккумулирующие резервуары;
- Разделительные камеры;
- Очистные сооружения ливневых сточных вод;
- Канализационные насосные станции;
- Комплекс канализационных колодцев (поворотные, узловые и смотровые);
- Установки дезинфекции воды ультрафиолетом.
Конструктивно, оборудование для очистки поверхностных стоков представляет собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания. Технические колодцы оборудованы стеклопластиковыми, либо чугунными люками.

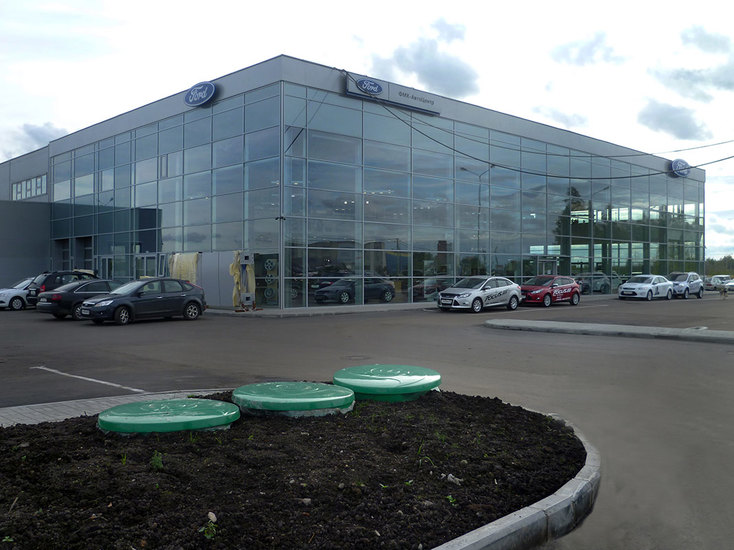

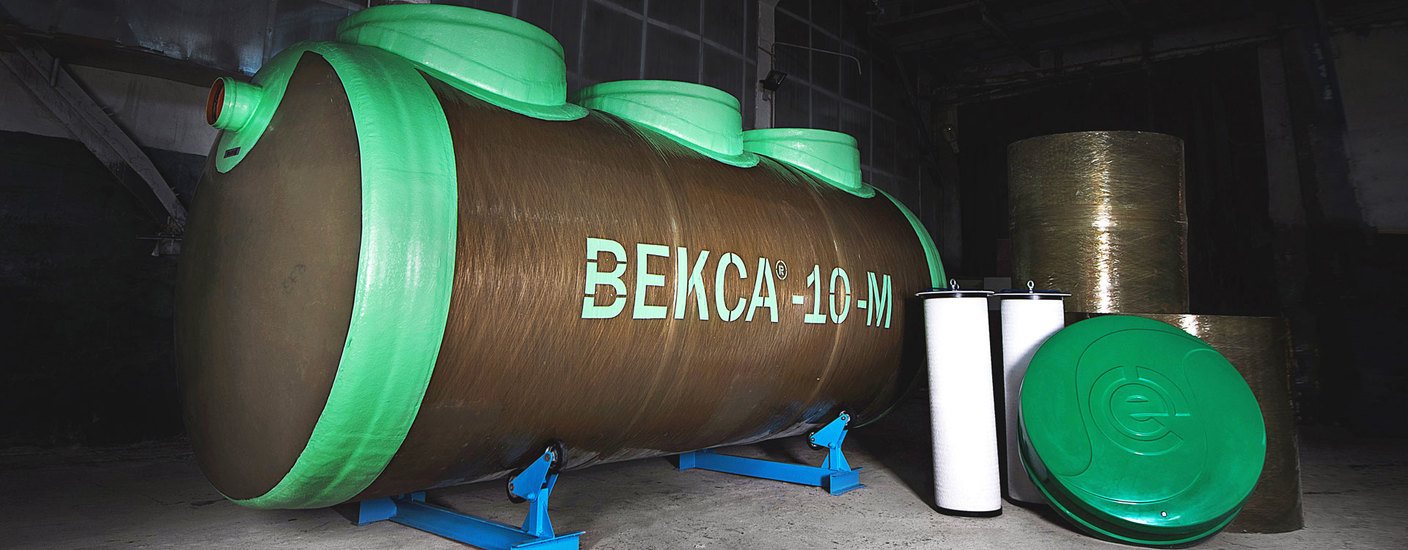

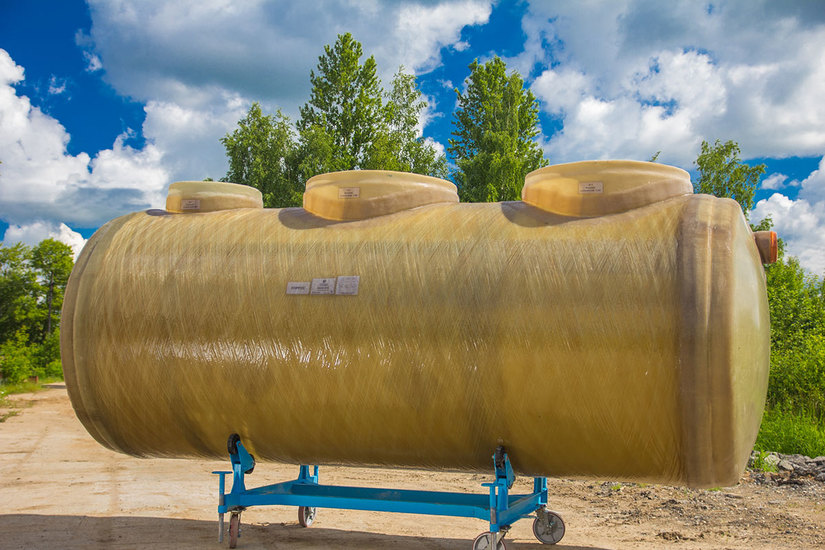

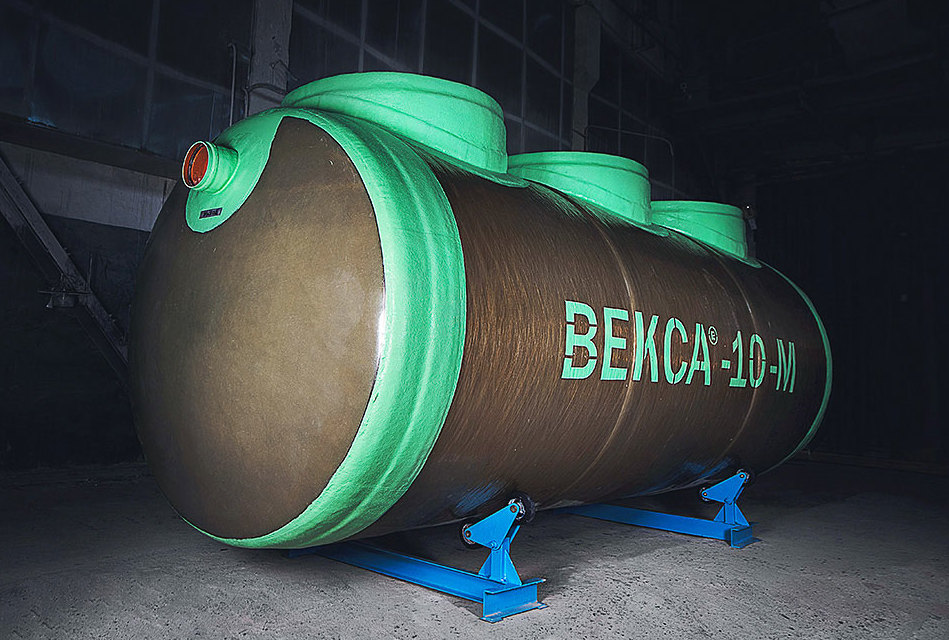

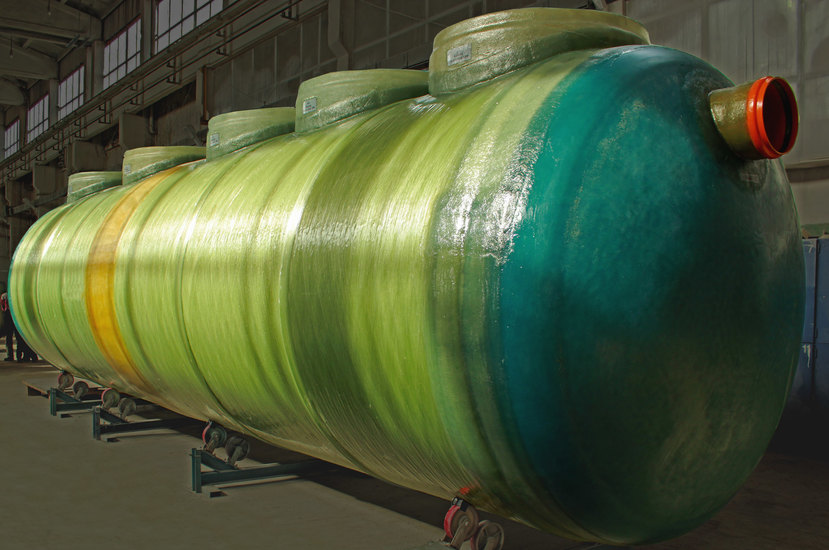

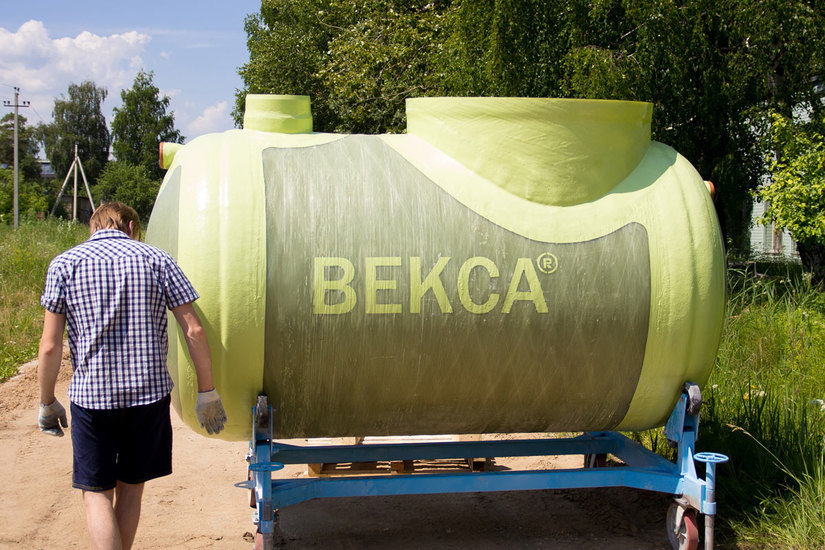

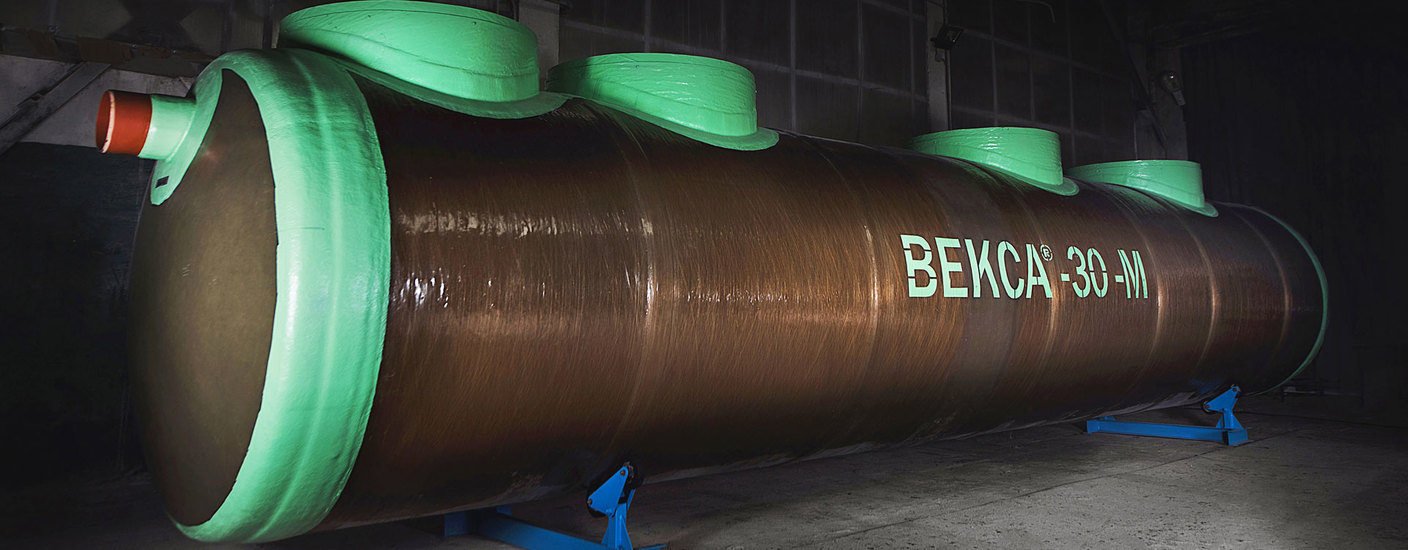

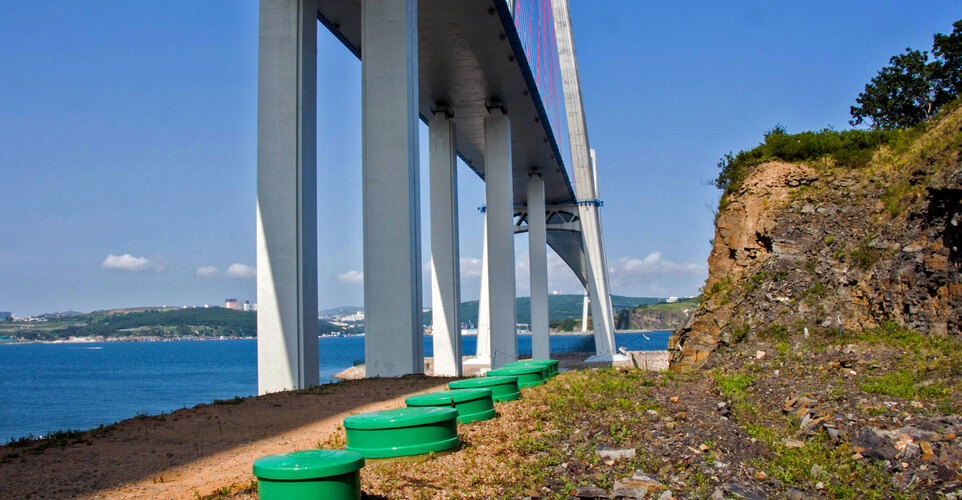

Фотогалерея оборудования
Принцип работы
В очистных сооружениях ливневой канализации типоряда Векса применяется классический принцип очистки дождевых и талых вод, заключающийся в поэтапном прохождении стоков через четыре отсека:
- 01 Пескоуловитель
- Отвечает за осаждение крупнодисперсных минеральных и органических загрязнений, мусора, а также всплытие пленочных нефтепродуктов.
- 02 Тонкослойный блок
- Разделяет поток воды по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме. Тонкослойный блок занимает площадь в 8 раз меньший, чем при традиционном отстаивании.
- 03 Коалесцентный фильтр
- При прохождении через него дождевых вод происходит дальнейшее укрупнение капельных нефтепродуктов, ускоряющее их всплытие. Применение каолесцентного фильтра увеличивает продолжительность времени работы сорбционного блока за счет снижения на него нагрузки.
- 04 Сорбционный фильтр
- Применяемый здесь многослойный кассетный фильтр картриджного типа состоит из полимерных сорбентов и активированного угля. В слое загрузки происходит очистка воды за счет сорбции эмульгированных и растворенных нефтепродуктов до требуемых значений для сброса в водоем рыбохозяйственного назначения первой категории водопользования.
Материалы изготовления
Корпус и перегородки изготавливаются из армированного коррозионно стойкого стеклопластика. Тонкослойный отстойник и фильтры картриджного типа выполнены из полимерных материалов. Входной и выходной патрубки изготовлены из НПВХ.
Видео – процесс изготовления водоочистного оборудования из стеклопластика
Расчет производительности
Производительность определяется расчетным путем на основе действующей нормативной документации, СНИП и СП. Для этого нашим инженерам необходимы следующие исходные данные:
- площадь территории, с которой отводятся дождевые сточные воды;
- вид покрытия (асфальт, газон, кровля, грунтовая поверхность);
- климатическая зона, в которой расположен объект;
- длина сетей ливневой канализации.
Чтобы рассчитать необходимую производительность ливневки и цену очистных сооружений ливневой канализации, заполните и отправьте опросный лист для заказа. После расчета и уточнения исходных данных (при необходимости), в ваш адрес будет отправлено технико-коммерческое предложение с итоговой ценой.
- Локальные ливневые очистные соружения Векса подходят для наземного и подземного размещения;
- Производительность: от 1 до 400 литров в секунду;
- Степень очистки оборудования разрешает отводить очищенные поверхностные воды на рельеф или водоем, либо в сеть городской ливневой канализации;
- Изготовлены из армированного стеклопластика с перекрестной намоткой;
- Монтируются на заданную глубину заложения подводящего коллектора при помощи изготовления технических колодцев необходимой высоты;
- Легкость и простота замены фильтрующих материалов картриджного типа;
- Возможность оформления очистных сооружений ливневых сточных вод в корпоративных цветах с нанесением логотипа заказчика;
- Изготавливается на автоматическом компьютеризированном намоточном станке американского производства;
- Сырьем являются проверенные стекломатериалы и смолы европейского изготовления.
