КНС для АЗС в г. Ярославле

Задача

Сотрудниками нашей компании был обработан входящий запрос на подбор, изготовление и поставку канализационной насосной станции для перекачивания хозяйственно-бытовой канализации с объекта строящейся автозаправочной станции в г. Ярославле.

Оборудование

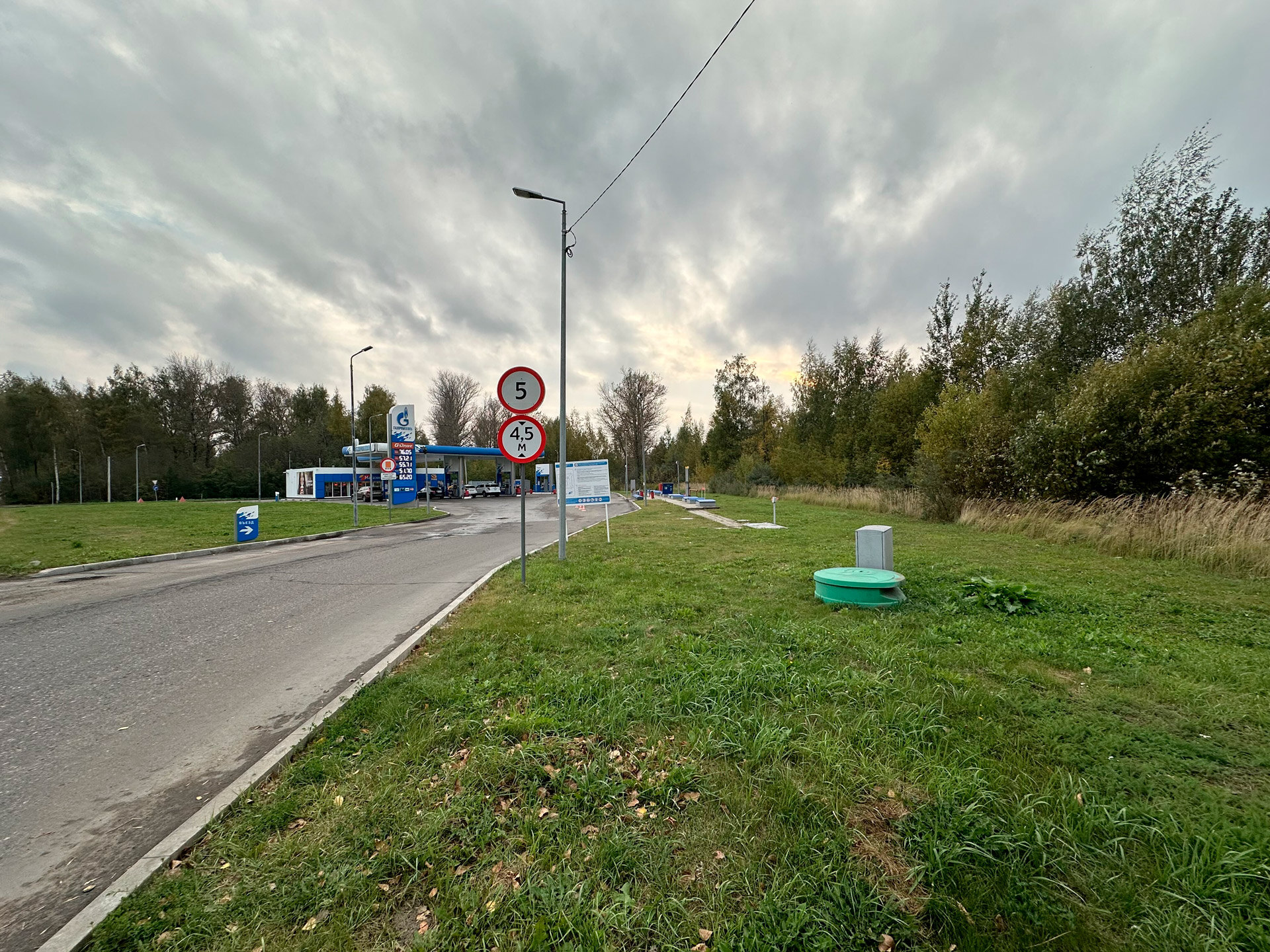

Для данного объекта на Промышленном шоссе в 2014 году смонтирована КНС ARMOPLAST, в вертикальном цилиндрическом корпусе, диаметром 1200 мм, со стеклопластиковым запирающимся люком. Насосное оборудование обеспечивает номинальную подачу 8 м3/ч, напор 10 метров. Шкаф управления насосами смонтирован в ближайшем месторасположении с самой станцией, в уличной оболочке – в термошкафу.

Описание

Канализационная насосная станция может применяться для перекачки различных сред: поверхностные, хозяйственно-бытовые, производственные сточные воды, дренаж и т.д. Перекачиваться могут как предварительно прошедшие очистку, так и неочищенные стоки, содержащие в своем составе крупные включения различного состава. Эти и другие параметры учитываются при сборе исходных данных в процессе подбора и расчета станций. Именно поэтому нельзя считать канализационную насосную станцию типовым оборудованием, так как каждая КНС абсолютно индивидуальна и разрабатывается под конкретную задачу с учётом заданных исходных данных и условий применения.

Потребность в применении КНС может возникнуть в следующих случаях:

• при отсутствии возможности организации самотечного участка трубопровода (например, глубокое расположение сетей; длинный участок сброса);
• необходимость в регулировании расхода (например, исходя из производительности оборудования, технических условий на подключение или на сброс);
• высотный перепад на заданном участке трубопровода (например, особенности рельефа; точка сброса выше точки выхода из оборудования) и т.д.

Ниже перечислим основные составляющие в комплектации подобных КНС на базе погружных насосов:

• в нижней части КНС (на дне) монтируется рама из нержавеющей стали для крепления автоматических трубных муфт;
• автоматические трубные муфты (позволяют опускать вниз и поднимать насосы на поверхность по направляющим);
• система контроля уровня (поплавковые и гидростатические датчики);
• трубопроводная обвязка необходимого диаметра с запорно-регулирующей арматурой;
• площадка обслуживания (рама – нержавеющая сталь; настил – решетчатый стеклопластиковый);
• шкаф управления работой насосного оборудования (уличного исполнения или для размещения в помещении).

Вертикальный резервуар насосной станции монтируется на фундаментную плиту, к которой крепится анкерными болтами за выступающую часть днища. Габаритные размеры фундаментной плиты определяются проектом (выполняется расчет на всплытие). Обратная засыпка осуществляется песком с послойным уплотнением.

Имея многолетний опыт работы, сотрудники нашей компании помогут в подборе и разработке оборудования. Реализуйте технические решения совместно с ГК Аргель!
