Насосные станции водоснабжения

Применение

Насосные станции водоснабжения «Гранфлоу» используются на объектах производственного, административного и бытового назначения. Различные варианты компоновки и возможность подбора комплектующих в ее составе позволяют применять насосные станции водоснабжения в качестве:

• систем холодного и горячего водоснабжения, включая питьевую воду;
• систем отопления и кондиционирования;
• систем технологических процессов водопотребляющих производств.

Существует возможность производства насосных станций водоснабжения под индивидуальные требования заказчика.

Варианты компоновки и производительности

Насосные станции водоснабжения «Гранфлоу» имеют разные варианты компоновки и различаются по:

• серии насосов;
• типу регулирования;
• производительности.

Насосы, используемые в конструкции НСВ «Гранфлоу», поставляются отечественными и зарубежными заводами-изготовителями и различаются расположением агрегатов:

• центробежные многоступенчатые насосы DPV (DP-Pumps, Нидерланды), устанавливаются в вертикальном положении, производительность до 960 м3 /ч с напором до 380 м;
• центробежные насосы МНС ( «Гранпамп», Россия), устанавливаются в горизонтальном положении, производительность до 800 м3 /ч с напором до 57 м;
• центробежные насосы 3M (Ebara, Япония), устанавливаются в горизонтальном положении, производительность, производительность до 1225 м3 /ч с напором до 90 м;
• центробежные насосы Гранпамп, устанавливаются в вертикальном положении, производительность до 6000 м3 /ч с напором до 80 м.

По типу регулирования НСВ делятся на две большие группы:

1. С релейным регулированием (до 3 насосов). При таком управлении происходит автоматическая настройка времени работы насосов, осуществляется защита насосов от сухого хода и электродвигателя от токов короткого замыкания и тепловой перегрузки. Установка имеет два режима работы: ручной (проверочный) и автоматический. Наблюдение за работой установки происходит с помощью светодиодной индикации.
2. С частотным регулированием (до 6 насосов). Управление осуществляется контроллером, что обеспечивает плавную работу основного насоса в режимах пуска и остановки, снижение энергозатрат, аварийный режим работы насосной установки при выходе из строя частотного преобразователя. Также осуществляется защита насосов от сухого хода и электродвигателя от токов короткого замыкания и тепловой перегрузки. Программирование режимов работы установки происходит в течение суток и недели. Наблюдение за работой установки ведется с помощью встроенного цветного сенсорного ЖК дисплея. Опционально возможно удаленное управление.

Конструкция

Конструкционной особенностью насосной станции водоснабжения «Гранфлоу» является возможность полностью автоматизировать процесс водоснабжения, сделать удобным обслуживание установки и снизить энергозатраты.

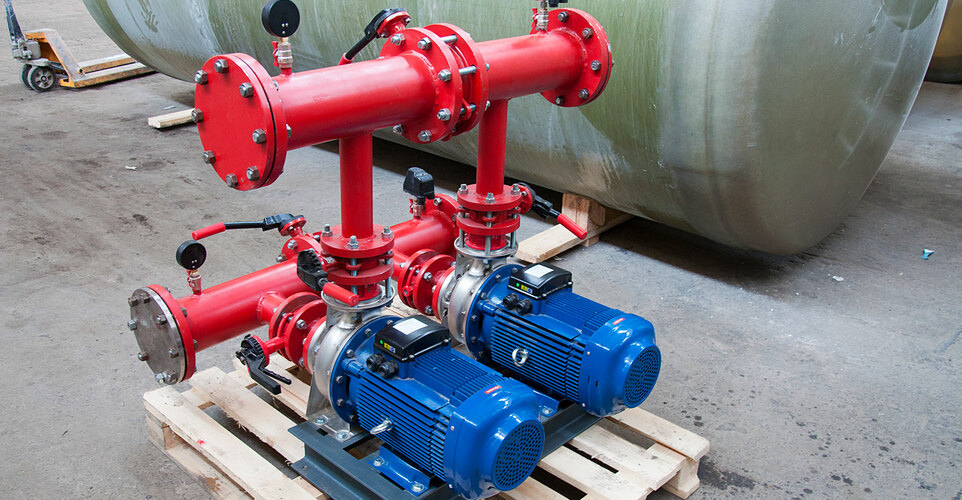

Конструкция включает в себя:

1. От 1 до 6 центробежных вертикальных или горизонтальных многоступенчатых насосов, которые устанавливаются на общей стальной плите-основании.
2. Гидравлическая часть насосов изготовлена из нержавеющей стали. Установка имеет в стандартной комплектации один или несколько резервных насосов, которые включаются автоматически при выходе из строя основных. Чтобы отделить неисправный насос от системы (для ремонта или замены), на входе каждого насоса установлен запорный клапан, а на выходе — обратный и запорный клапаны.
3. Мембранный бак вместимостью 8 - 24 л для защиты от гидроударов при пуске. Стоит учесть, что если температура перекачиваемой жидкости выше +70 °С, то установка поставляется без бака. Корпус бака изготавливается из стали, а мембрана - из бутила.
4. Всасывающий и напорный коллекторы из нержавеющей стали устанавливаются на входе и выходе из установки.
5. Реле давления, либо датчик давления, которые гарантируют автоматическую работу установки. Реле защиты от сухого хода ограничивает работу НСВ при падении давления воды на входе.
6. Манометры на всасывающей и напорной магистралях.
7. Электрический шкаф управления «Грантор» с релейным или частотным регулированием обеспечивает полную электрозащиту и эффективное управление двигателями насосов.

Плавный ход электродвигателей и механизмов, защита от больших пусковых токов и термической перегрузки увеличивает срок службы насосов и всей насосной установки и снижает эксплуатационные затраты на обслуживание системы в целом.

Перед отправкой заказчику насосные станции Гранфлоу проходят тестирование, в том числе и тестирование комплектующих. Установка имеет заводские настройки и поставляется в полностью собранном виде.

Среди преимуществ насосных станций водоснабжения «Гранфлоу» следует отметить следующие:

• возможность выбора варианта компоновки по типу регулирования и производительности в соответствии с потребностями заказчика;
• удобство обслуживания и компактные размеры установки;
• автоматическая система управления позволяет снизить энергозатраты и расходы на обслуживание в процессе эксплуатации НСВ;
• доставка по России от 7 рабочих дней;
• гарантийное и постгарантийное обслуживание и техническая поддержка в 30 сервисных центрах, расположенных на территории России;
• производство насосных установок в соответствии с индивидуальными требованиями заказчика.

Система контроля качества на заводе-изготовителе предусматривает обязательную проверку каждой установки на стенде и тестирование ее комплектующих.
